Watomierz na szynę Din AC 80-300V 0-100.0A Amperomierz Woltomierz Volt Amp Czynny współczynnik mocy Czas Energia Napięcie Prąd Montior

AC 80-300V 0-100.0A woltomierz na szynę Din amperomierz czerwony niebieski wyświetlacz aktywny współczynnik mocy licznik energii napięcie wolt miernik prądu

Dokładność: 1% ± 2 słowa

Napięcie AC: AC 80,0 - 300,0 V

Prąd AC: AC 0,0 - 100,0A (dokładność: 0,01A)

Moc czynna: 0,0 – 30000 W lub 0,0 – 45000 W

Energia elektryczna: 0,000 - 99999 kWh

Energia elektryczna skumulowanego czasu: 0,00 - 999,59h

Współczynnik mocy: 1.000 - 0.000

Prędkość: 2 razy na sekundę

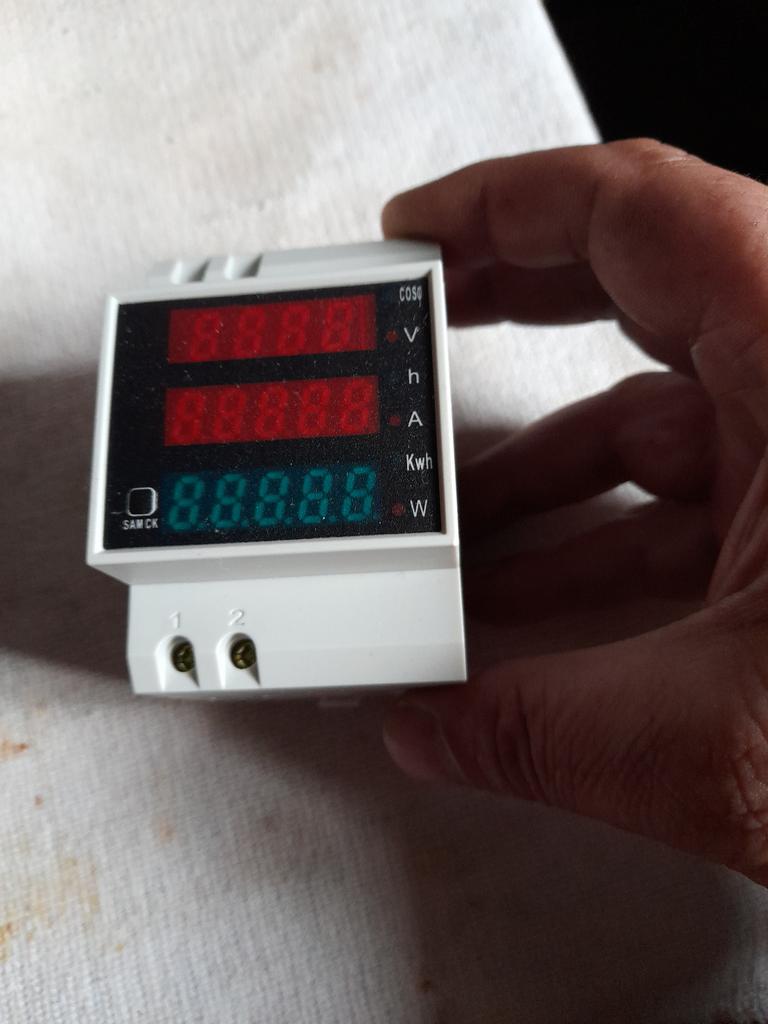

Rozmiar: 54x80x64mm

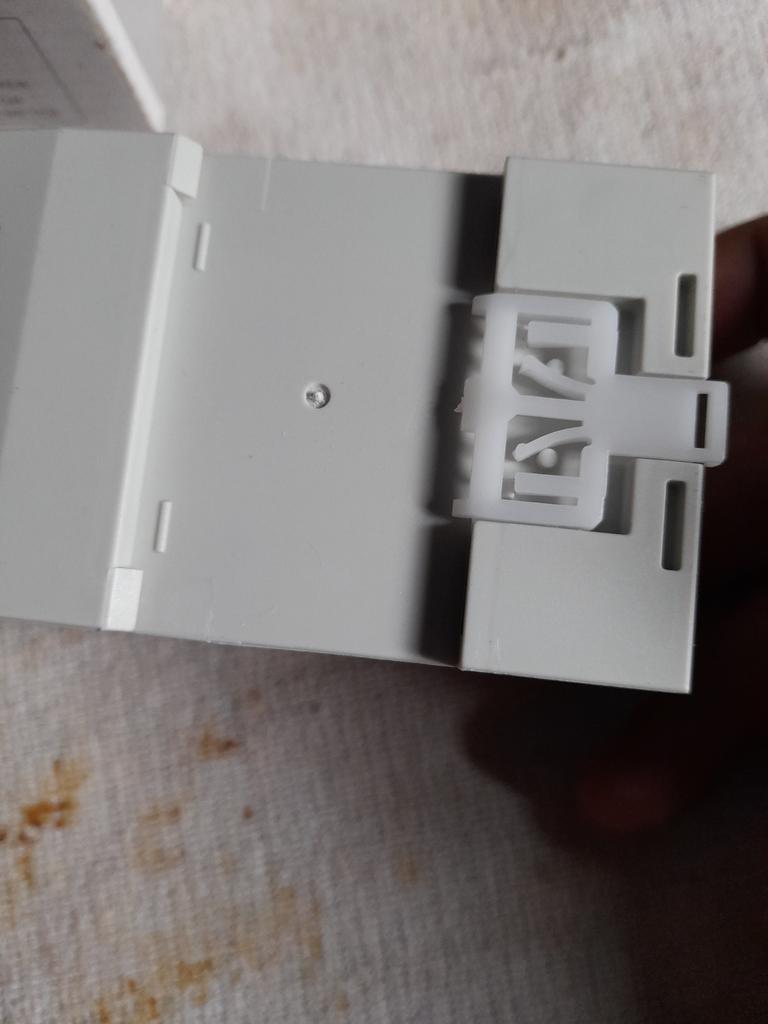

Instalacja: szyna Din

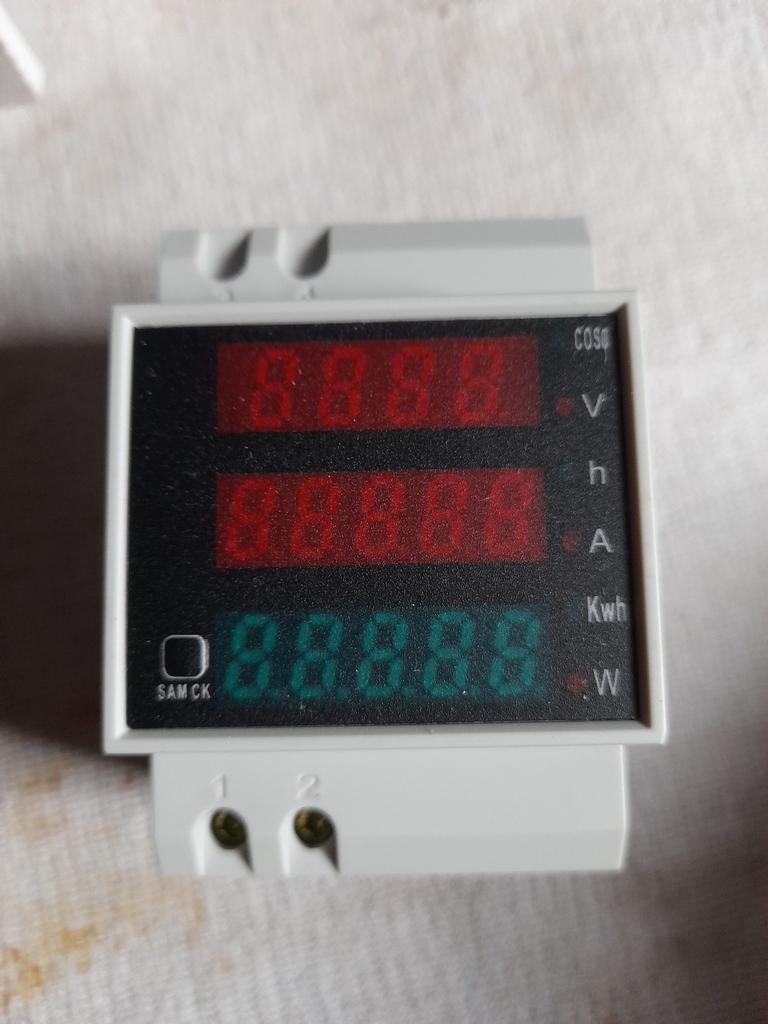

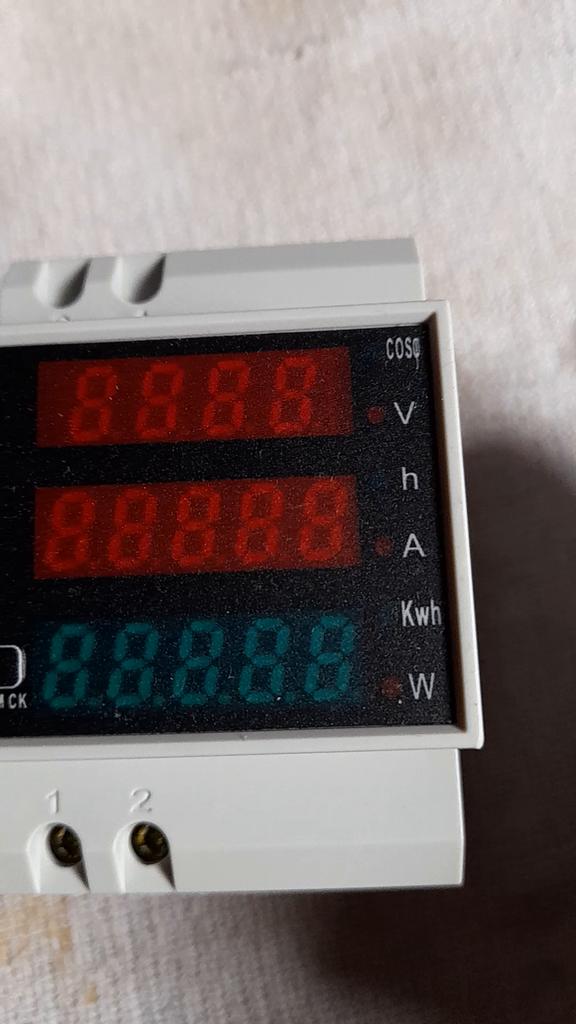

Tryb wyświetlania:

V: napięcie AC i współczynnik mocy

Odp.: prąd przemienny i energia elektryczna skumulowanego czasu;

W: Moc czynna i energia elektryczna

Metoda aplikacji:

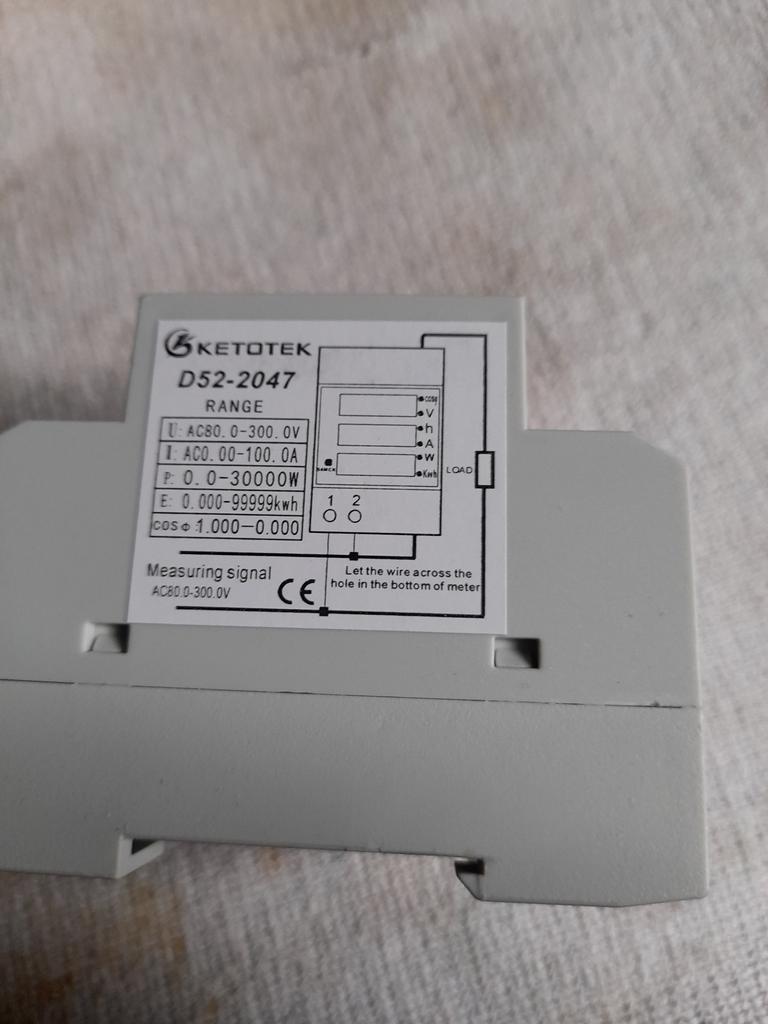

1) Podłącz napięcie pomiarowe do zacisków 1 i 2.

2) Miernik do wewnętrznego przekładnika prądowego: Przełóż przewód przez otwór w dowolnym kierunku.

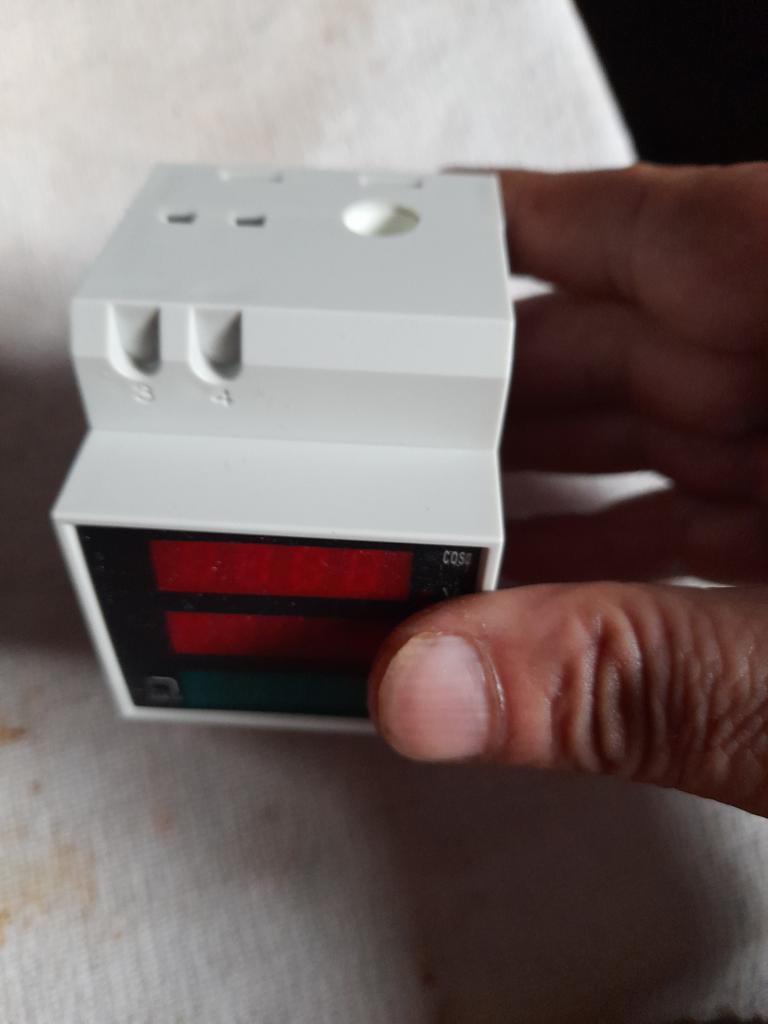

3) Miernik do zewnętrznego przekładnika prądowego: Przełóż przewód przez otwór w mierniku i podłącz dwa przewody wtórnego transformatora do zacisków 3 i 4.

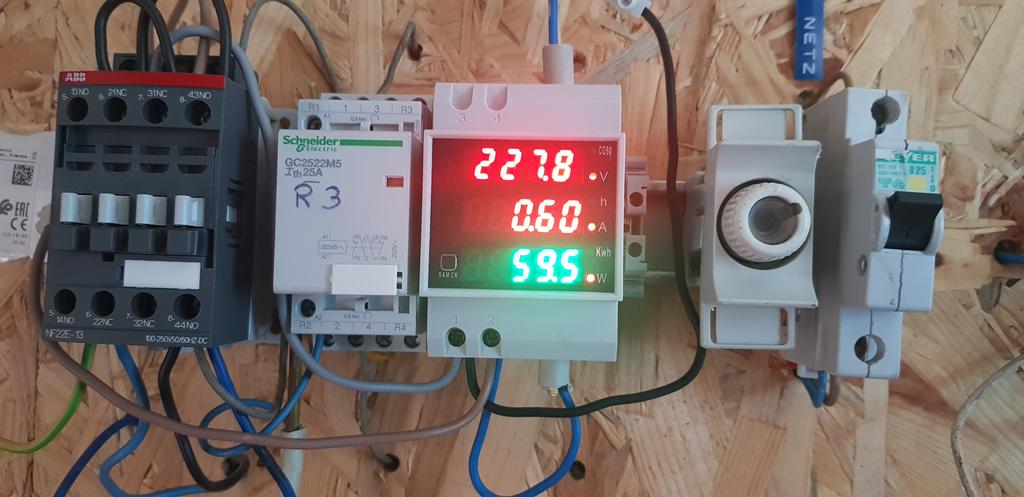

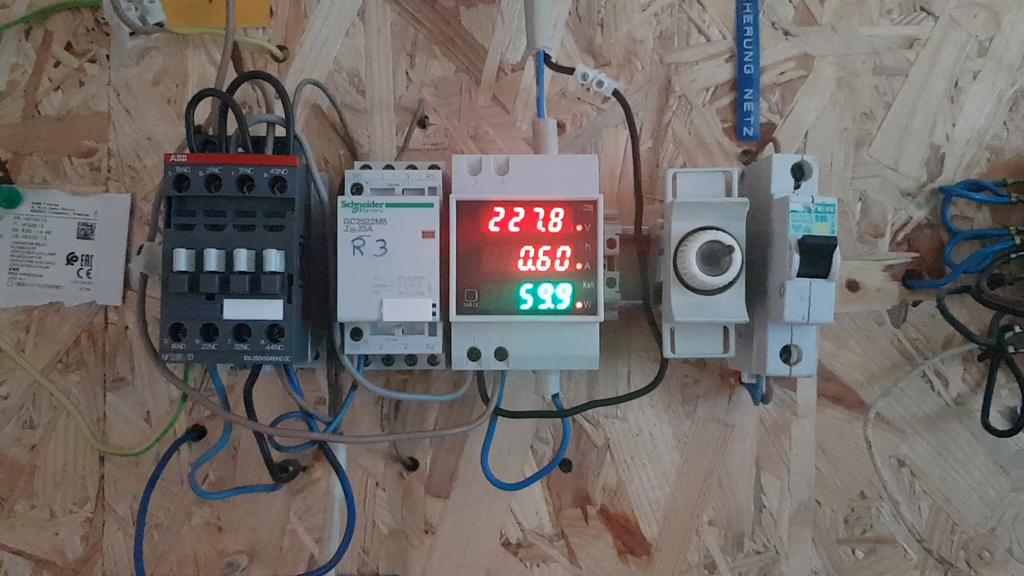

4) Po włączeniu miernik wyświetli napięcie AC (V), prąd AC (A) i moc czynną (W) z zaświeconymi skorelowanymi diodami LED.

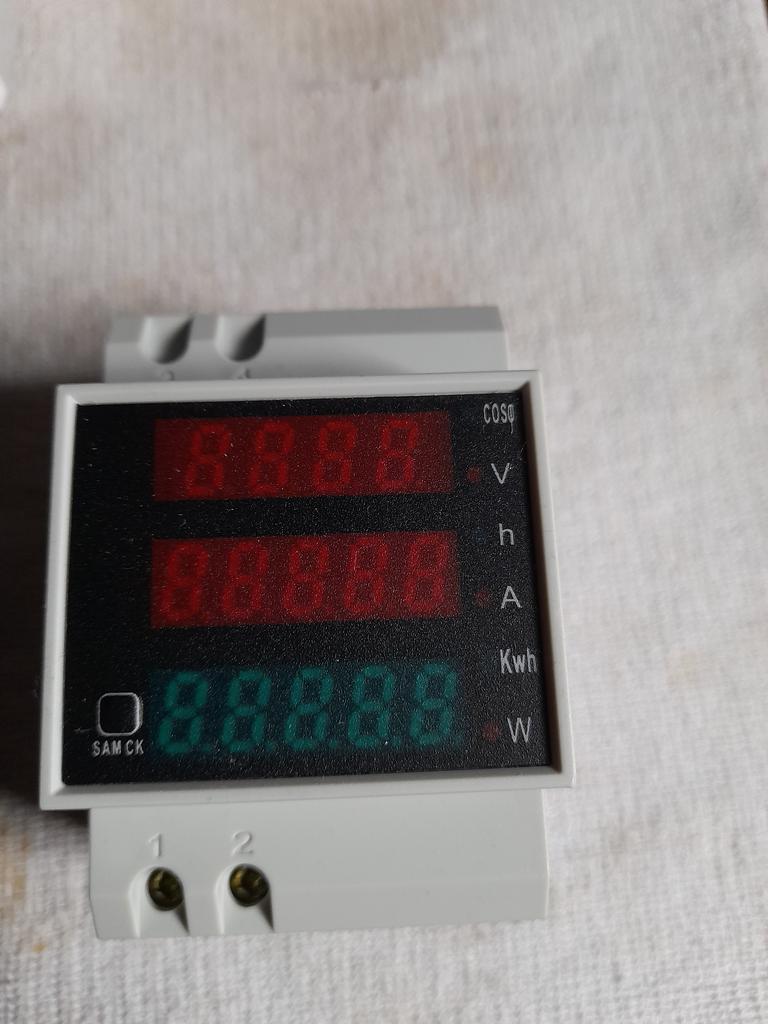

5) Po wciśnięciu przycisku SAM CK (prawa strona miernika) miernik zmieni się wyświetlając współczynnik mocy (cosΦ), energię elektryczną skumulowanego czasu (h) i energię elektryczną (kwh) z zaświeceniem odpowiednich diod LED.

6) Po ponownym naciśnięciu przycisku SAM CK miernik wyświetli napięcie AC, prąd AC i moc czynną.

7) Po wyłączeniu miernik może zaoszczędzić wartość energii elektrycznej i energii elektrycznej skumulowanego czasu i kontynuować gromadzenie danych po ponownym włączeniu miernika. Gdy licznik wyświetla energię elektryczną, możesz nacisnąć przycisk SAM CK, aby zresetować energię elektryczną i energię elektryczną skumulowanego czasu do zera.

Licznik może używać tylko do pomiaru prądu miejskiego 50/60 Hz AC. Ulegnie zniszczeniu, gdy zostanie użyty do pomiaru fal prostokątnych, wyjścia falownika lub niestandardowych fal sinusoidalnych.

1 x miernik prądu przemiennego na szynę Din;
