Obchodník ručí za to, že jeho produkty jsou v souladu se všemi platnými zákony, a jsou nabízeny pouze v případě, že splňují zásady Joom a zákony EU o bezpečnosti a shodě produktů.
Název produktu: LED integrované zadní světlo
Materiál: ABS
Umístění na vozidle: Zadní blatník motocyklu

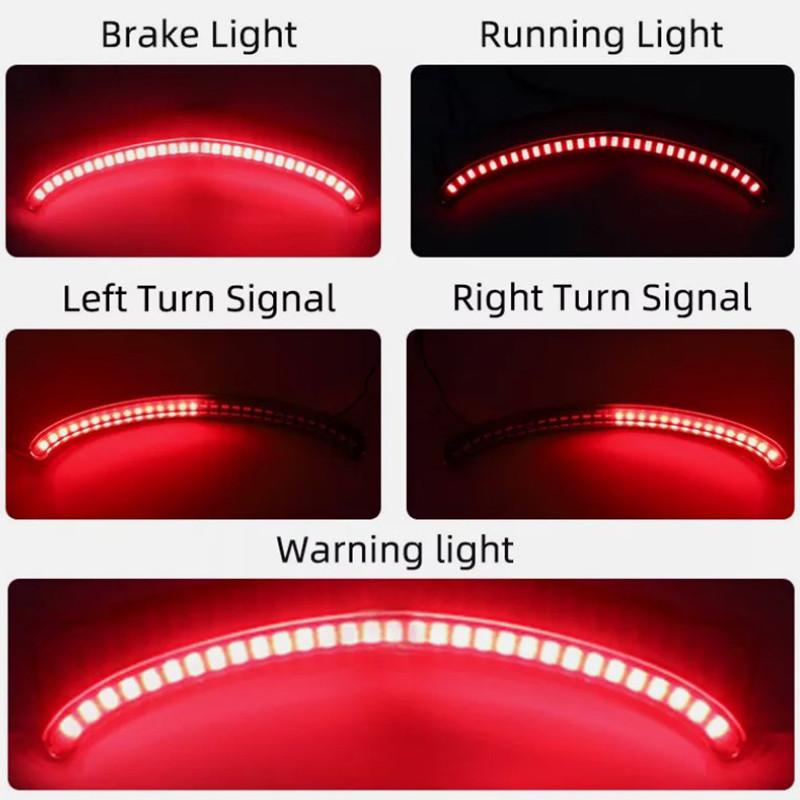

Funkce:Provozní světlo/brzdové světlo/směrovka
Barva světla: červená
Vybavení: Vhodné pro Harley Fat Bob FXFB/FXFBS US Model 2018-2021
Balení v ceně: Sada LED integrovaného zadního světla
Instalace:
1. Sejměte sedadlo z kola.
2. Odstraňte černý plastový reflektor zevnitř
Zadní blatník. Je připojen k blatníku oboustranně
Páska.
3. Vyčistěte spodní okraj složeného blatníku, abyste odstranili všechny silnice
Špína A špína.
4. Test Nasaďte nové integrované LED zadní světlo na spodní stranu složenou
Lip Of The Fender. Ujistěte se, že je vycentrovaný, pak označte
Pozice S Tukem Tužkou Pro Vodítko. Poznámka: Integrované zadní světlo LED se montuje na složený okraj blatníku
Není za tím.
5. Odstraňte červenou krycí pásku na zadní straně zadního světla. Zatlačte integrované zadní světlo na místo pomocí značek z kroku 4 jako vodítka.
6. Veďte kabelové svazky od integrovaného zadního LED světla na vnitřní straně blatníku pod sedadlo.
7. Použijte držáky ovinutí kravaty a omotávky kravaty, zajistěte kabelové svazky ke spodní straně zadního blatníku, aby se nedostaly do kontaktu se zadní pneumatikou. Vyčistěte montážní místa držáku kravaty na všech cestách
Špína A špína A Připravte Oblast S Alkoholovým Utěrem.
8. Najděte konektory zadního levého a pravého blinkru pod sedadlem. Šedé konektory jsou na levé straně. Černé konektory jsou na pravé straně.
9. Odpojte levou stranu (Šedá) Konektory zadního osvětlení a připojení integrovaného svazku LED zadních světel s vnitřním fialovým vodičem (Levá strana) Inline Na Obě Levou Stranu
(Šedá) Konektory.
10. Odpojte pravou stranu (Černá) Konektory zadního osvětlení a připojení integrovaného svazku LED zadních světel s vnitřním hnědým vodičem (Pravá strana) Inline S Oběma Pravými Stranami
(Černá) Konektory.
11.Zapněte zapalování, zapněte 4
Way Hazards On, Vypněte zapalování. Nechte 4-cestné nebezpečí běžet 3–4 minuty. Zapněte zapalování. Vypněte The 4 Wazards. Vypněte zapalování.
12. Znovu nainstalujte sedadlo. Před jízdou v režimech chod, brzda, zatáčení a brzda/zatáčení zkontrolujte funkci všech osvětlení.
